Quadri con inverter manuale

L’inverter è un’apparecchiatura che consente di regolare la velocità dei motori elettrici.

Questo quadro elettrico consente un avviamento graduale e controllato del motore, evitando sia problemi di esercizio e di durata dell’impianto, sia elevati costi di manutenzione. Inoltre, attraverso il potenziometro montato a bordo quadro consente di regolare la frequenza di uscita dell’inverter, ovvero la velocità del motore.

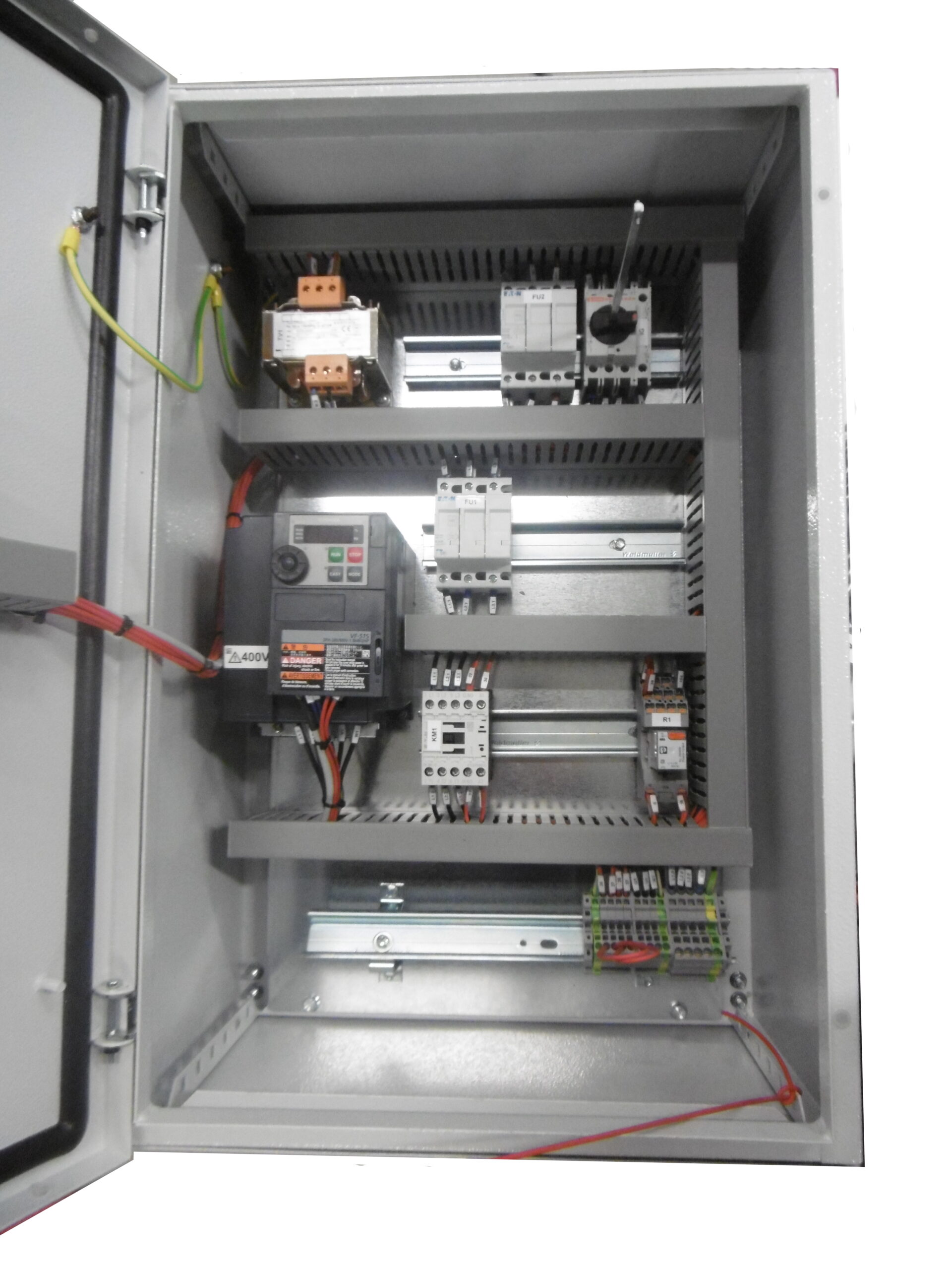

Un quadro con inverter in manuale è composto da un inverter, contattore e da una protezione a fusibili per l’inverter. La protezione termica è già presente all’interno dell’inverter. Il quadro deve essere alimentato da una linea trifase 400V, la protezione dei circuiti ausiliari viene realizzata tramite fusibili. Interruttore generale quadro: sezionatore.

I materiali utilizzati sono delle primarie marche.

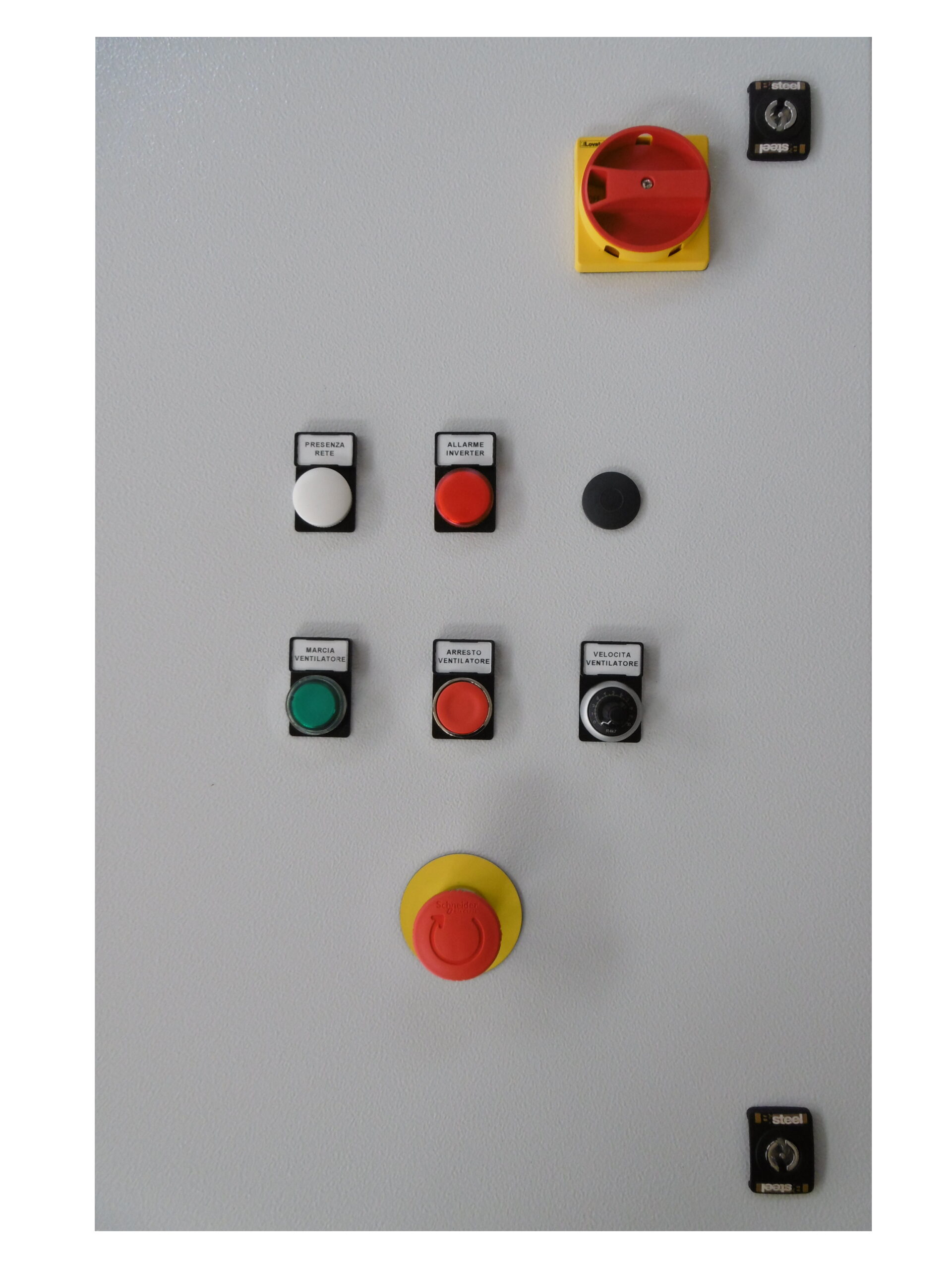

Pulsanti spie:

• Spia presenza rete bianca
• Spia allarme inverter rossa
• Pulsante marcia luminoso
• Pulsante arresto
• Potenziometro per regolazione velocità
• Fungo emergenza

Tensione alimentazione: 400V 3F 50Hz
Tensione circuito ausiliario: 24Vac
Tipo cassa: Lamiera verniciata RAL7035
Colore maniglia bocco porta: giallo-rosso
Grado protezione: IP54

I quadri vengono realizzati al momento dell’ordine e sono al 100% personalizzabili, sia con gli optional predefiniti sia con richieste specifiche.

(L’immagine ha puramente scopo illustrativo)
