Quadri con inverter modulante

L’inverter è un’apparecchiatura che consente di regolare la velocità dei motori elettrici.

Questo quadro elettrico è dotato di un sistema di modulazione della velocità del motore in automatico. Attraverso un trasduttore montato a bordo quadro, rileva la pressione dell’impianto e regola la velocità del motore in modo da mantenere una depressione costante nell’impianto. È ideale negli impianti di aspirazione dove si vuole mantenere una depressione costante anche con l’intasamento dei filtri o con l’apertura o la chiusura di alcune serrande.

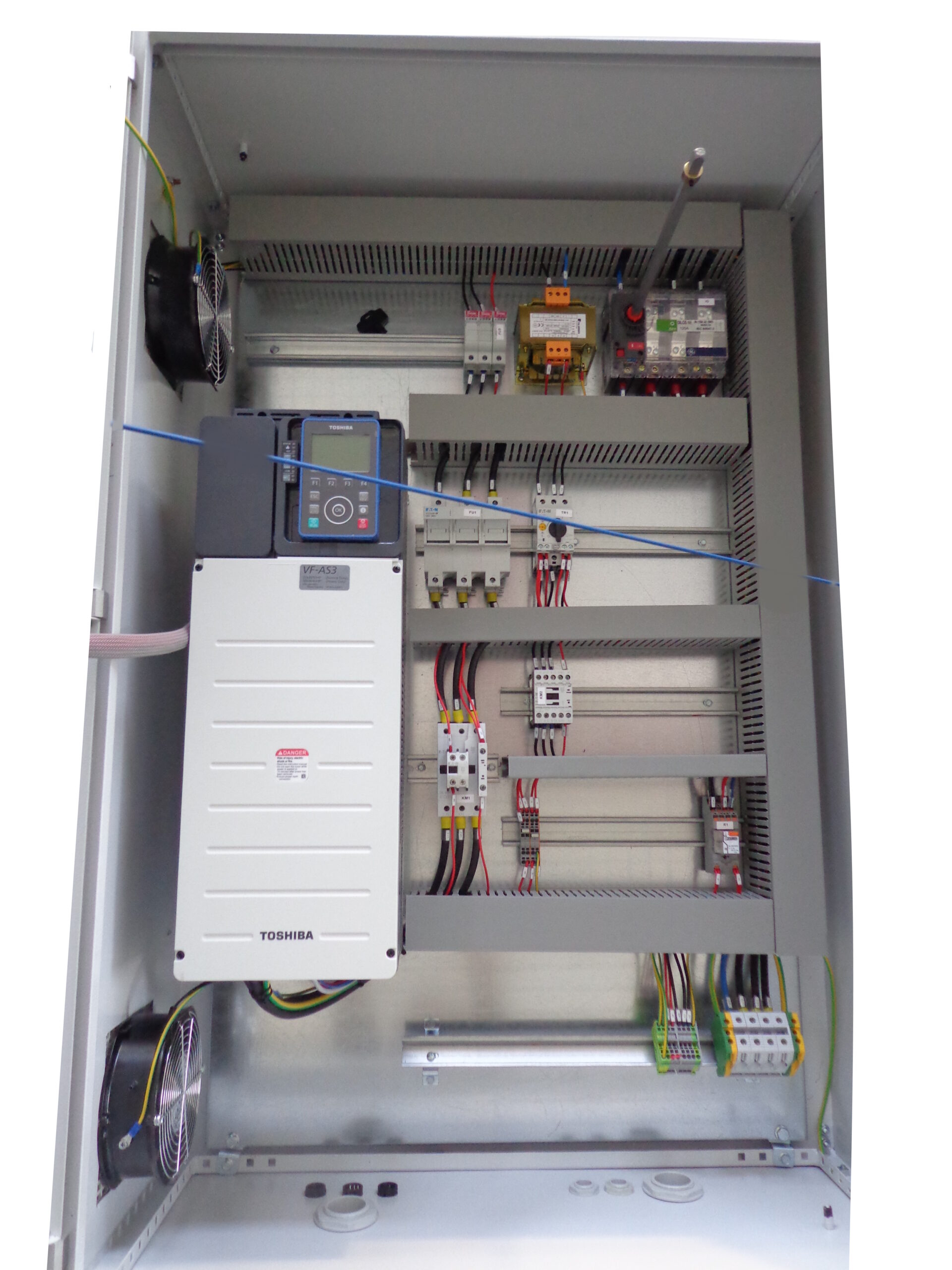

Un quadro con inverter modulante è composto da un inverter, un trasduttore di pressione, un contattore e da una protezione a fusibili per l’inverter. La protezione termica è già presente all’interno dell’inverter. Il quadro deve essere alimentato da una linea trifase 400V, la protezione dei circuiti ausiliari viene realizzata tramite fusibili. Interruttore generale quadro: sezionatore.

I materiali utilizzati sono delle primarie marche.

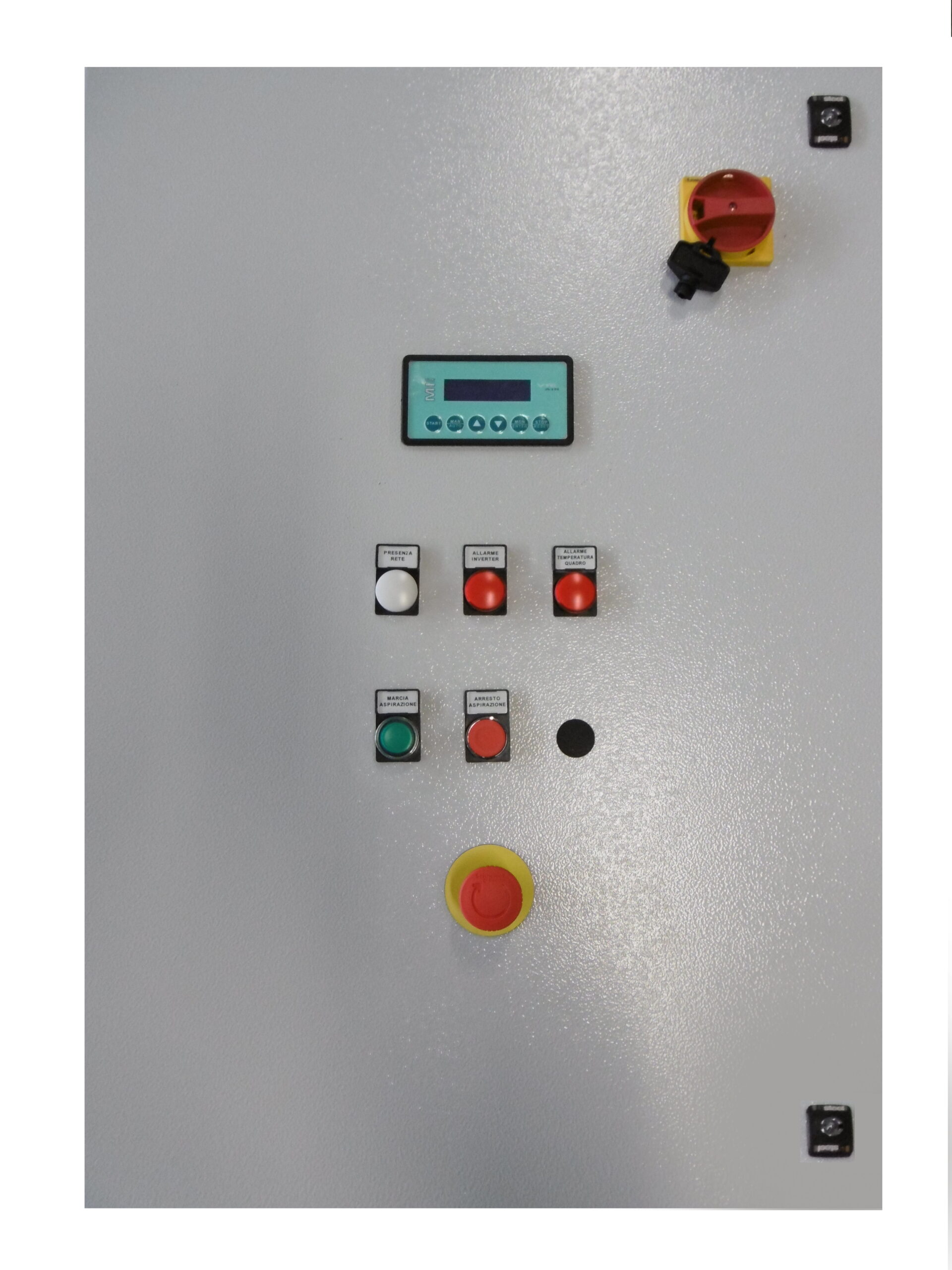

Pulsanti spie:

• Spia presenza rete bianca
• Spia allarme inverter rossa
• Pulsante marcia luminoso
• Pulsante arresto
• Fungo emergenza
• Display per impostazione set point depressione

Tensione alimentazione: 400V 3F 50Hz
Tensione circuito ausiliario: 24Vac
Tipo cassa: Lamiera verniciata RAL7035
Colore maniglia bocco porta: giallo-rosso
Grado protezione: IP54

I quadri vengono realizzati al momento dell’ordine e sono al 100% personalizzabili, sia con gli optional predefiniti sia con richieste specifiche.

(L’immagine ha puramente scopo illustrativo)
