Quadri avviamento diretto

Il sistema di avviamento diretto consiste nel connettere il motore direttamente alla rete elettrica di alimentazione eseguendo quindi un avviamento a piena tensione. L’avviamento diretto rappresenta il sistema più semplice ed economico per avviare il motore asincrono, ed è quello tradizionalmente più utilizzato.

Un teleavviatore per motori diretti è composto da un contattore e da una protezione termica per evitare il surriscaldamento. Il quadro deve essere alimentato da una linea trifase 400V, la protezione dei circuiti ausiliari viene realizzata tramite fusibili. Interruttore generale quadro: sezionatore.

I materiali utilizzati sono delle primarie marche.

Pulsanti spie:

• Spia presenza rete bianca
• Spia scatto termico rossa
• Pulsante marcia luminoso
• Pulsante arresto
• Fungo emergenza

Tensione alimentazione: 400V 3F 50Hz
Tensione circuito ausiliario: 24Vac
Tipo cassa: Lamiera verniciata RAL7035
Colore maniglia bocco porta: giallo-rosso
Grado protezione: IP54

I quadri vengono realizzati al momento dell’ordine e sono al 100% personalizzabili, sia con gli optional predefiniti sia con richieste specifiche.

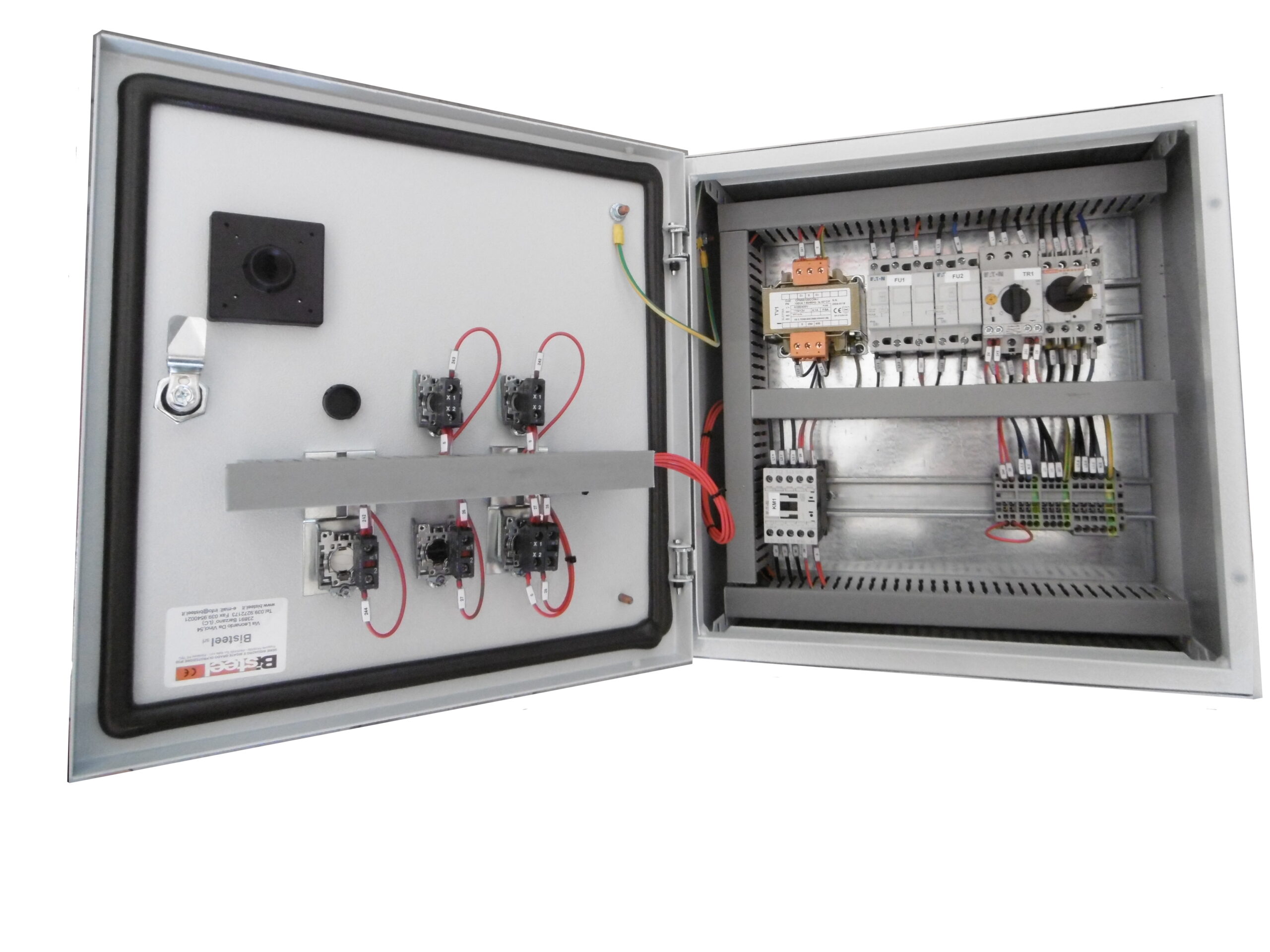

(L’immagine ha puramente scopo illustrativo)
