Quadri avviamento stella-triangolo

Questo quadro elettrico consente di avviare i motori a una tensione inferiore. Ciò lo rende un’opzione pratica quando si utilizza un motore a intermittenza o con frequenti avviamenti e arresti.

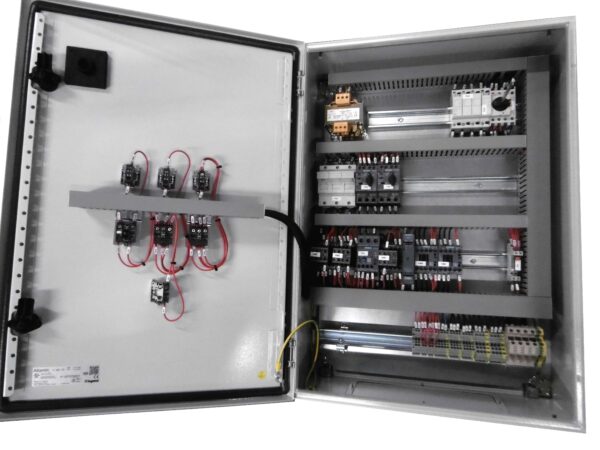

Un teleavviatore stella-triangolo è composto da tre contattori, un timer e un sovraccarico termico per evitare il surriscaldamento. Il quadro deve essere alimentato da una linea trifase 400V, la protezione dei circuiti ausiliari viene realizzata tramite fusibili. Interruttore generale quadro: sezionatore.

I materiali utilizzati sono delle primarie marche.

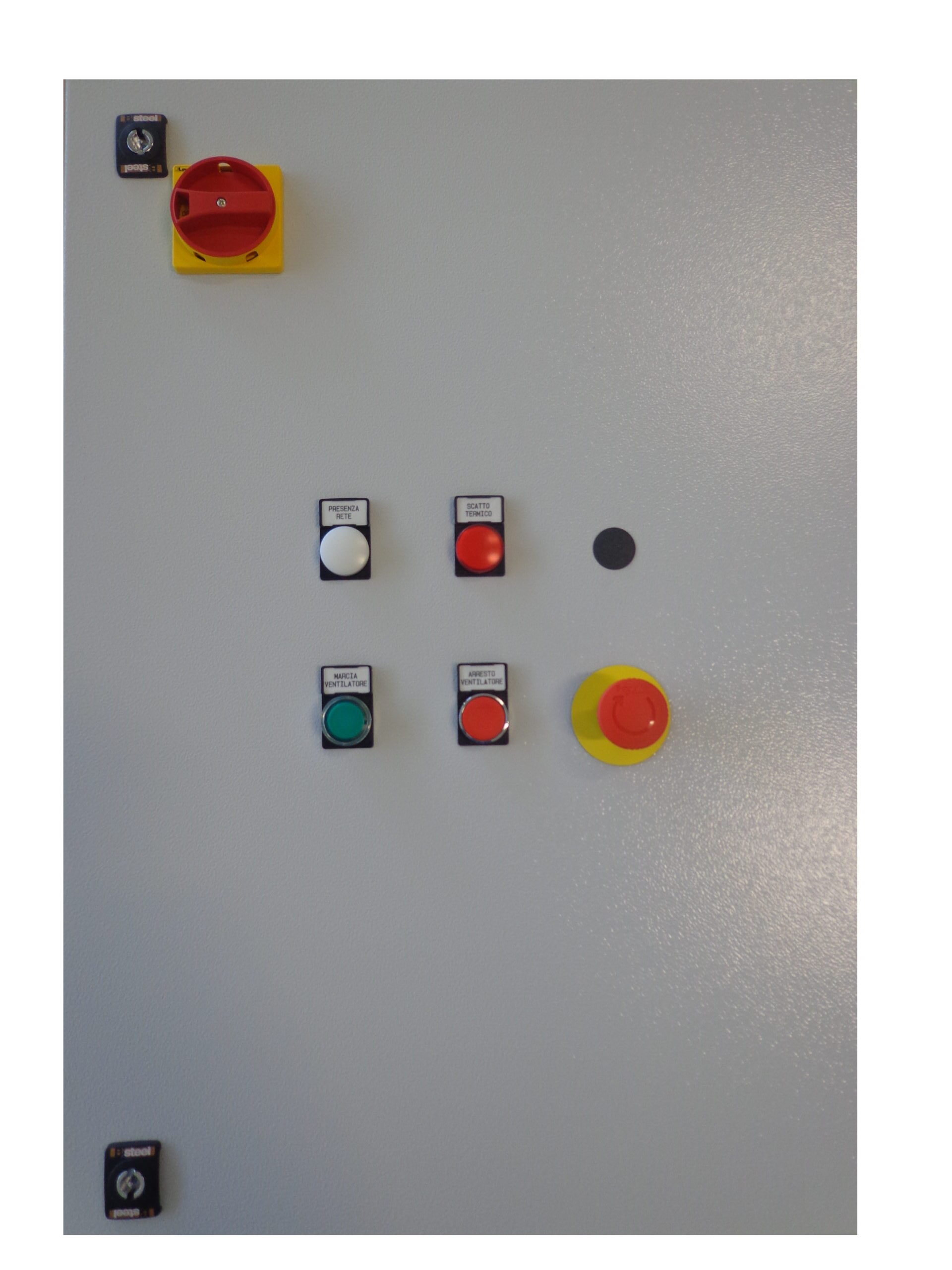

Pulsanti spie:

• Spia presenza rete bianca
• Spia scatto termico rossa
• Pulsante marcia luminoso
• Pulsante arresto
• Fungo emergenza

Tensione alimentazione: 400V 3F 50Hz
Tensione circuito ausiliario: 24Vac
Tipo cassa: Lamiera verniciata RAL7035
Colore maniglia bocco porta: giallo-rosso
Grado protezione: IP54

I quadri vengono realizzati al momento dell’ordine e sono al 100% personalizzabili, sia con gli optional predefiniti sia con richieste specifiche.

(L’immagine ha puramente scopo illustrativo)
